产品相关型号
TTS-RJ45-E1000/8S TTS-RJ45-16E-1000M TTS-RJ45-24E-1000M TTS-RJ45-8E-1000M
TTS RJ45 E1000/8S六类以太网数据线路电涌保护器依据TIA/EIA 568B-2.1和ISO/IEC 11801标准设计，是六类线缆或E级电缆以太网络结构布线系统及其他类似应用系统理想的全屏蔽电涌保护器。通用的RJ45接线端口，可将产品非常方便地串接在被保护设备前端；优质、高泄放能力的电涌保护器件和低电容、超快速恢复二极管矩阵结构，为数据线提供高能粗级保护和低能量的精细保护，从而有效地吸收和转移雷击和电涌产生的能量冲击，并通过接地电缆将能量引入大地，最终保护敏感电子设备不受侵害。产品具有良好的频率传输特性、较高的通流量和极快的响应速度，可广泛应用于办公和工业场所网络综合布线及类似用途的数据通讯系统中，如1000M以太网、ATM、ISDN、VoIP网络、PoE系统等。
产品特点
◎ 核心器件选取用国际名牌产品，8线全保护，性能优越，对雷击响应速度快，可以有效防止各种频率的雷击
◎ 采用多级保护，能够抗击5kA电流的雷击，并经过权威机构测试，符合国际、国内标准
◎ 插损小，1000M时小于0.3dB，保证能够达到1000M速率
◎ 做工精良，安装方便，可卡接于标准导轨，便于维护管理
TTS-RJ45-16E-1000M
24口网络防雷器

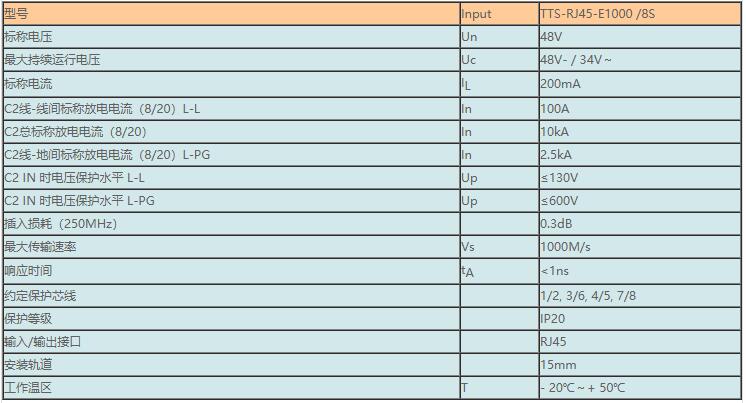

产品技术参数
产品应用
TTS-RJ45-E1000/8S主要针对单个千兆以太网端口进行电涌防护，适用于保护单台计算机或服务器，RJ45-8E／16E／24E可分别保护8路、16路和24路千兆以太网标准双绞线，适用于布线标准为六类系统的SWITCH、HUB、ROUTER和计算机等网络设备的雷击或其他电涌保护。应用于雷击区域LPZ1- LPZ2分区界面，提供8线全保护。 TTS-RJ45-E1000/8S可保护一条1000M以太网标准双绞线电缆，RJ45-8E、16E、24E可分别保护8路、16路和24路1000M六类以太网标准双绞线。
产品安装
可安装在雷电保护分区的LPZOB-1界面或更高的界面，同时保护一路或路千兆网络线路。在安装布线时，被保护数据线的信号不应被未保护端线缆和接地线的电涌电流所污染；接地线应尽可能通过最短的路径接地，长度不要超过1.5米； 数据线缆的弯曲半径不能小于35mm。
安装时注意线缆进出方向，有“IN”和“OUT”标志。“IN”始终为非保护侧，并指示过电压可能产生的方向、保护侧“OUT”指向被保护区域或设备，通过接地导线进行等电位连接,安装时应尽量靠近被保护设备。TTS-RJ45-E1000/8S可方便安装在15/35mm标准导轨上, RJ45-8E、16E、24E产品仅有一个垂直单位高度（1U），占用空间少，并通过90°、180°和270°旋转安装支架，支持多种水平和垂直安装方式，特别适合安装于19″机柜内。安装时注意进出电涌保护器的线缆应分开走线，以免出现电涌的二次耦合。
产品维护
对产品例行维护检修时，要测量每对双绞线之间的阻值，当阻值为兆欧数量级时，表示产品正常；当阻值仅为数欧时，表示产品已损坏，须立即更换。
①DDN电信数据专线保护:RJ45-DDN/4S
②1000M以太网双绞线保护:RJ45-E1000/8S
③16/24口10/100M以太网交换机保护:RJ45-16E、RJ45-24E
④单口10/100M以太网网络保护：RJ45-E100/4S
提示：双绞线以太网电涌保护器通常情况下，网络交换机与服务器布置在同一机房内，且距离较近，所以通常将网络防雷器安装在HUB的出入口端，这样可以同时保护交换机与服务器。如果只在服务器的网卡端口安装浪涌保护器，则只可对服务器进行保护，交换机仍有雷电浪涌侵入的危险。对于架空网线遭受雷击电涌的可能性最大，这种情况应在入户两端分别加装网络电涌保护器。
